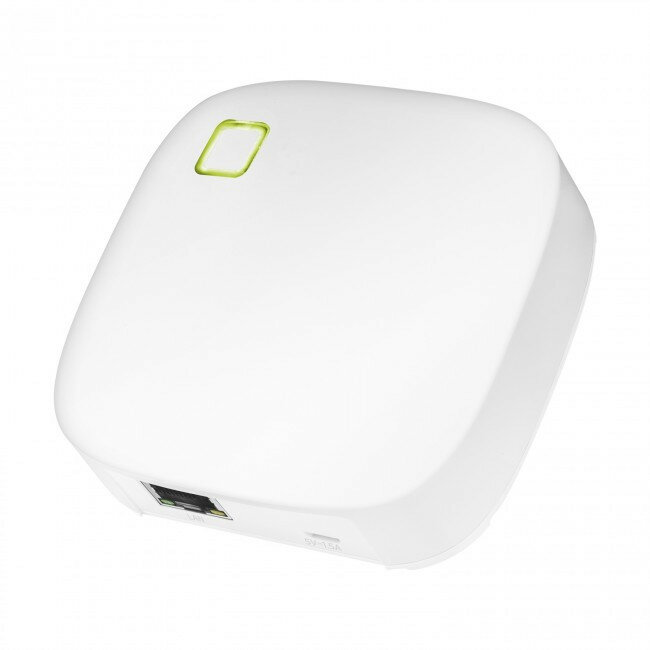

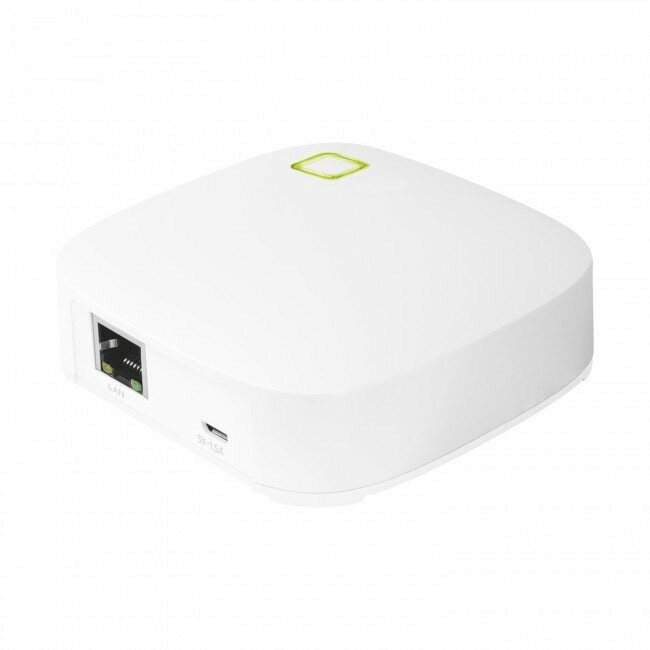

Z1 ZigBee Control Station

De slimme oplossing om verlichting draadloos met uw smartphone/tablet te bedienen en uw huis te bewaken, waar u ook bent.

€ 9,95 Incl 21% BTW

€ 8,22 Exclusief belasting

check Op voorraad
Omschrijving

Z1 ZigBee Control Station

De slimme oplossing om verlichting draadloos met uw smartphone/tablet te bedienen en uw huis te bewaken, waar u ook bent.

LET OP: alleen geschikt om ZigBee producten mee te bedienen, deze zijn te herkennen aan de letter Z aan het begin van de productnaam (zoals ZLED-2209).
Niet geschikt om reguliere KlikAanKlikUit producten (433 MHz) mee te bedienen.
  • Bedien gemakkelijk uw verlichting met uw smartphone/tablet.
  • Stel verschillende scenario's en timers in met de intuïtieve regelbewerking om uw lampen te bedienen
  • Compatibel met andere ZigBee-gecertificeerde systemen
  • Gratis app voor iPad, iPhone en Android-tablets/smartphones
  • Beveiligde communicatie met AES encryptie en SSL
  • Toekomstbestendig, firmware upgradebaar
Artikelnummer: 71168
Kenmerken:
  1. Bedien gemakkelijk uw verlichting met uw smartphone/tablet.
  2. Stel verschillende scenario's en timers in met de intuïtieve regelbewerking om uw lampen te bedienen
  3. Compatibel met andere ZigBee-gecertificeerde systemen
  4. Gratis app voor iPad, iPhone en Android-tablets/smartphones
  5. Beveiligde communicatie met AES encryptie en SSL
  6. Toekomstbestendig, firmware upgradebaar

Handleiding

EAN-code 8713439711684
Apple iTunes App Id 762575931
Google Play App Id com.klikaan.lightwaverf
Gratis app voor iPads, iPhones en Android tablets en smartphones Ja
Intern geheugen 1 Mb
Kopieert signalen van bestaande zenders Ja
'Regels' aanmaken (scenes/timers) Ja
In te stellen timers 100 timers, 100 scenes
Type verbinding Ontvangen, Zenden
Afmetingen (HxBxD) 90 x 90 x 28mm
Inhoud verpakking ZigBee-controlestation
- Voedingsadapter
- LAN-/netwerkkabel
- Handleiding
Frequentie ZigBee (2.4 GHz)
Toepassingsgebied Binnen
Voeding 5V power adapter
Product type Ontvanger, Zender
Zendbereik Afhankelijk van lokale omstandigheden

Updatebeleid

Firmware en App updates

Voor apparaten waarbij de interne software (firmware) en/of App updatebaar is, zal KlikAanKlikUit minimaal 5 jaar veiligheidsupdates en kritische bugfixes voor de firmware en bijbehorende app(s) verstrekken vanaf het moment dat het product uit het assortiment is genomen.

Het is de intentie van KlikAanKlikUit om, waar mogelijk, deze apparaten ook na de genoemde periode op een veilige, verantwoorde manier te blijven ondersteunen in ons ecosysteem.

Datasheet
Z1
8713439711684
Datasheet
Systeem
Zigbee
Module type
Controller (zender+ontvanger)
Type module
Afstandsbediening
Veel gestelde vragen
    Kan ik verschillende Klikaanklikuit producten door elkaar gebruiken?

    Jazeker. Alle zenders die met een A beginnen kunnen direct aan een ontvanger met een A gekoppeld worden (bijvoorbeeld de AYCT-102 aan de ACM-250-LD). De producten beginnend met een Z (Zigbee serie) kunnen niet aan een ontvanger met een A gekoppeld worden.
    Een uitzondering zijn de producten beginnend met AL (van de Security lijn). Deze kunnen alleen aan de alarm controller (ALSIR-2000) gekoppeld worden. Deze controller kan dan weer aan de ICS-2000 gekoppeld worden om het alarm systeem aan- en uit te zetten en alarm melding door te krijgen op je smartphone app.
    De series die beginnen met een A en met Z kunnen wel aan de ICS-2000 gekoppeld worden, zodat ze via de ICS-2000 wel samen kunnen werken (bijvoorbeeld een AWST-8800 wandzender gebruiken om een ZLED-2709 lamp aan te sturen).

    Alle zenders vind je hier.
    Alle ontvangers vind je hier.
    De Zigbee producten staan hier.


    Welke module moet ik kiezen voor het dimmen van LED

    Als het een lamp is die via een wandschakelaar is aangesloten, dan kun je kiezen voor een inbouw DIM module zoals de ACM-250-LD.
    Deze kun je tussen de wandschakelaar en de LED lamp plaatsen.
    Via de lokale schakelaar en via een Klikaanklikuit afstandsbediening (model beginnend met een A), zoals de AYCT-202, kun je deze dan dimmen.
    Als het een lamp is die in het stopcontact zit, dan kun je een ACC-250-LD nemen en dezelfde afstandsbediening.

    Van de stopcontact module is er ook een promotieset


    Ik heb een schakelaar op de verkeerde plek zitten.

    Als je bij een verbouwing een schakelaar op de verkeerde plek hebt zitten, en geen nieuwe leidingen wilt maken, dan is het met KlikAanKlikUit prima op te lossen.
    Bij de lamp wordt een schakel module ingebouwd, zoals de ACM-1000. Daarnaast wordt op de nieuwe plek een draadloze wandschakelaar geplaatst, zoals de AWST-8800. Deze is vlak van de achterzijde, dus er is geen inbouwdoos nodig.


    Kan ik met de afstandsbediening uit de APC3-2300R set ook meer dan 3 apparaten schakelen?

    De afstandsbediening van de APC3 set kan 3 verschillende kanalen apart aan.
    Aan elk kanaal kun je één of meerdere ontvangers koppelen.
    Met 1 knop zou je bijvoorbeeld 2 of zelfs meer ontvangers tegelijk kunnen aansturen.
    Je kunt ze alleen dan niet meer los van elkaar aan/uit doen.

    Als je dat wilt, kun je beter deze afstandsbediening nemen:
    AYCT-102

    Daar kun je 12 verschillende ontvangers apart mee schakelen en dimmen.

    Er is geen 2300 Watt set (APC-set) met deze afstandsbediening. Dan kom je op een 3500 Watt set:
    ACC2-3500R

    Het is dan gunstiger om
    1 x APC3-2300R
    1 x ACC-2300
    1 x AYCT-102


    ZTHS-100 temperatuur/vocht sensor vragen

    Met welke frequentie rapporteert de ZTHS-100 temperatuur en vochtigheid?
    -> De ZTHS-100 rapporteert elke seconde op een frequentie van 2.4 Ghz. Daarnaast bij een temperatuur stijging of daling van 1 graad.

    Hoe lang gaat de batterij (CR-2450) normaal gesproken mee?
    -> De batterij heeft een levensduur van ongeveer een jaar.

    Klopt het, dat na de toevoeging in de ICS-2000 er een lamp toegevoegd/gekoppeld wordt aan de sensor?
    -> Dit klopt. Na het toevoegen van de sensor kan door middel van het regelsysteem een regel aan worden gemaakt waarmee op een waarde van de gemeten temperatuur of luchtvochtigheid een actie kan worden uitgevoerd, zoals bijv. een lamp te schakelen


    Kan ik de modules via internet (met smartphone) bedienen?

    Ja, dat is mogelijk met behulp van een ICS-2000 internet controller.
    Deze zorgt voor de koppeling tussen je modules en internet.
    De app op je smartphone communiceert dan met de ICS-2000 en deze stuurt opdrachten naar de ICS-2000.

    Deze controller kan echter veel meer. Je kunt hierin ook allerlei (automatische) scene maken. Bijvoorbeeld dat je lampen aangaan op een bepaalde tijd. Of zelfs dat ze aan moeten als de zon ondergaat.
    Tevens kun je lampen combineren tot een scene. Bijvoorbeeld TV kijken. Waarbij dan een aantal lampen aangezet worden en de gordijnen dichtgedaan worden.


    Hoe kan ik Startline en Premiumline met elkaar combineren?

    Het combineren van de Start Line en de Premium Line

    De nieuwe Premium Line brengt een aantal voordelen met zich mee. Zo bevat deze productlijn o.a. RGB lampen welke instelbaar zijn in kleur, en biedt dit systeem de mogelijkheid om ook in de app terug te zien of een lamp aan of uit staat.
    De Premim Line werkt op een ander protocol (Zigbee) dan de reguliere KlikAanKlikUit Start Line (433 Mhz). Hierdoor zijn producten uit de verschillende productlijnen niet direct met elkaar te koppelen.

    De ICS-2000 Control Station biedt hier de oplossing, aangezien dit product zowel met het nieuwe Zigbee protocol als met het reguliere KlikAanKlikUit assortiment compatibel is.
    Overigens werkt dit niet met de ZYCT-202 Afstandsbediening, deze afstandsbediening is dus alleen compatibel met de Premium Line producten.

    Schakelen via regels

    De oplossing om beide systemen aan elkaar te koppelen is relatief eenvoudig: koppel een reguliere Start Line zender aan de ICS-2000 en koppel een Premium Line product aan de ICS-2000. Stel vervolgens een regel in, waarmee je aangeeft welke lamp er ingeschakeld dient te worden bij welk signaal.

    Ter illustratie, onderstaand een stappenplan om een Premium Line RGB kleurenlamp te bedienen met een reguliere KlikAanKlikUit Start Line buitensensor.

    Stap 1: Koppel de APIR-2150 Sensor aan de ICS-2000.

      1. Druk in de app op een kamer om deze te openen

      2. Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen

      3. Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sensor achter"

      4. Druk op TOEVOEGEN (ADD)

      5. Kies de "KlikAanKlikUit" productlijn en ga naar de zender die je wilt toevoegen

      6. Volg de instructies in de app

    Stap 2: Koppel de ZLED-RGB9 LED Lamp aan de ICS-2000.

      1. Druk in de app op een kamer om deze te openen

      2. Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen

      3. Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sta lamp"

      4. Druk op TOEVOEGEN (ADD)

      5. Kies de "Trust Smart Home Zigbee lijn" klik op de Premium Line Lamp om deze toe te voegen

      6. Volg de instructies in de app

    Stap 3: Regel toevoegen

      1. Ga naar de MEER in de menubalk en druk op REGELS

      2. Druk op de + knop bovenaan het scherm om een nieuwe regel toe te voegen

      3. Druk op REGEL

      4. Voer een naam in voor de regel die wordt toegevoegd, bijvoorbeeld: "Beweging achter", en druk op OK

      5. Voeg een trigger toe door op de + knop te drukken naast triggers.

      6. Kies BEWEGING GEDETECTEERD en kies de sensor die in stap 1 is toegevoegd, in dit voorbeeld "Sensor achter".

      7. Voeg een actie toe door op de + knop te drukken naast acties.

      8. Selecteer een actie bij de lamp die in stap 2 is toegevoegd, in dit voorbeeld "Sta lamp".
        De actie in het voorbeeld is het selecteren van kleur groen, en het inschakelen van de lamp (zie afbeelding 1).
        (Vergeet niet om een dimwaarde of "aan" te selecteren, alleen het selecteren van kleur schakelt de lamp niet in.)

      9. De gekozen triggers en acties worden getoond (zie afbeelding 1). Druk nogmaals op BEVESTIGEN (CONFIRM) om de regel op te slaan.

      10. De regel is nu toegevoegd.

    Conclusie

    Je hebt nu een werkende regel ingesteld, welke ervoor zal zorgen dat de RGB lamp op de kleur groen wordt ingeschakeld zodra er beweging gedetecteerd wordt. Middels dezelfde stappen kun je een regel toevoegen voor het uitschakelen van de lamp op het moment dat er geen beweging meer gedetecteerd wordt.

    Uiteraard kun je op dezelfde manier tevens andere KlikAanKlikUit zenders, zoals een afstandsbediening of wandschakelaar, een lamp uit de Premium Line laten bedienen.


    goedemorgen, is het mogelijk de klikaanklikuit rookmelders te koppelen aan een zigbee usb dongle (Home assistant)... gaat dat werken? bedankt alvast gr Henk Zevenhuizen

    Niet dat ik weet. Deze rookmelder is ontwikkeld voor koppeling aan de Klikaanklikuit controllers zoals de ICS-2000 en Zigbee Z1 bridge.


    Hoe koppel ik een ontvanger aan de zon op/onderlangs tijden met de ICS-2000?

    Je moet eerst de module aan de ICS-2000 koppelen. Vervolgens kun je een regel aanmaken in de ICS-2000 die getriggerd wordt door zonsondergang en zonsopgang.


    ik wil een bestaande wisselschakelaar vervanger door een klikaanklikuit schakelaar. is dat mogelijk? dus een betaande wissel schakelaar en een klikaanklikuit schakelaar. ontvanger komt in de centraaldoos. groet bert

    Er zijn diverse mogelijkheden:

    1. Ontvanger inbouwen achter je schakelaar die de lamp kan schakelen en waar de schakelaar ook op aangesloten wordt.
    Hiermee kun je de bestaande schakelaar blijven gebruiken en op afstand bedienen (met een afstandsbediening of internet controller).
    https://www.domoticahouse.nl/nl/inbouw-schakelaar-acm-2300-hc

    2. Een zender achter je bestaand schakelaar plaatsen en een ontvanger inbouwen bij de lamp (de lokale schakelaar zit dan niet meer op 230V spanning):
    https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelaar-awmt003
    https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelmodule-2000-watt-acm-2000


    Hoi hoelang is het snoer van deze camera moet door het dakkapel naar binnen dus moet zeker drie meter zijn dank je wel alvast

    De totale lengte van de draad is 2,50 m, echter het is een adapter/stekker die eenvoudig te verlengen is met een 230V verlengkabel.


    Hoeveel lampen kan ik maximaal koppelen aan het Zitbeen Z1 control station? Het gaat om een mix van trust / Philips hue lampen

    Zover ik weet kunnen er 30-50 Zigbee modules aan gekoppeld worden. Soms zitten er meerdere modules in één apparaat (bv temperatuur en vocht sensor).


    Als ik een ICS-2000 of smartbridge toe willen voegen, moet ik dan alle bestaande Klikaanklikuit producten weer opnieuw installeren/koppelen?
