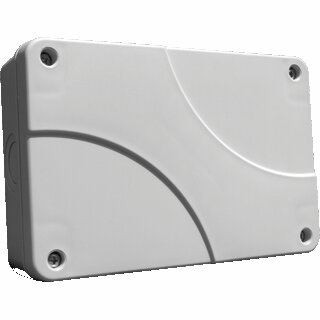

Montagedoos voor ACM3500-3 - OWH-002

Informatie

• Kan ik verschillende Klikaanklikuit producten door elkaar gebruiken?

  Jazeker. Alle zenders die met een A beginnen kunnen direct aan een ontvanger met een A gekoppeld worden (bijvoorbeeld de AYCT-102 aan de ACM-250-LD). De producten beginnend met een Z (Zigbee serie) kunnen niet aan een ontvanger met een A gekoppeld worden.
  Een uitzondering zijn de producten beginnend met AL (van de Security lijn). Deze kunnen alleen aan de alarm controller (ALSIR-2000) gekoppeld worden. Deze controller kan dan weer aan de ICS-2000 gekoppeld worden om het alarm systeem aan- en uit te zetten en alarm melding door te krijgen op je smartphone app.
  De series die beginnen met een A en met Z kunnen wel aan de ICS-2000 gekoppeld worden, zodat ze via de ICS-2000 wel samen kunnen werken (bijvoorbeeld een AWST-8800 wandzender gebruiken om een ZLED-2709 lamp aan te sturen).

  Alle zenders vind je hier.
  Alle ontvangers vind je hier.
  De Zigbee producten staan hier.

• Welke module moet ik kiezen voor het dimmen van LED

  Als het een lamp is die via een wandschakelaar is aangesloten, dan kun je kiezen voor een inbouw DIM module zoals de ACM-250-LD.
  Deze kun je tussen de wandschakelaar en de LED lamp plaatsen.
  Via de lokale schakelaar en via een Klikaanklikuit afstandsbediening (model beginnend met een A), zoals de AYCT-202, kun je deze dan dimmen.
  Als het een lamp is die in het stopcontact zit, dan kun je een ACC-250-LD nemen en dezelfde afstandsbediening.

  Van de stopcontact module is er ook een promotieset

• Kan ik met de afstandsbediening uit de APC3-2300R set ook meer dan 3 apparaten schakelen?

  De afstandsbediening van de APC3 set kan 3 verschillende kanalen apart aan.
  Aan elk kanaal kun je één of meerdere ontvangers koppelen.
  Met 1 knop zou je bijvoorbeeld 2 of zelfs meer ontvangers tegelijk kunnen aansturen.
  Je kunt ze alleen dan niet meer los van elkaar aan/uit doen.

  Als je dat wilt, kun je beter deze afstandsbediening nemen:
  AYCT-102

  Daar kun je 12 verschillende ontvangers apart mee schakelen en dimmen.

  Er is geen 2300 Watt set (APC-set) met deze afstandsbediening. Dan kom je op een 3500 Watt set:
  ACC2-3500R

  Het is dan gunstiger om
  1 x APC3-2300R
  1 x ACC-2300
  1 x AYCT-102

• Kan ik de modules via internet (met smartphone) bedienen?

  Ja, dat is mogelijk met behulp van een ICS-2000 internet controller.
  Deze zorgt voor de koppeling tussen je modules en internet.
  De app op je smartphone communiceert dan met de ICS-2000 en deze stuurt opdrachten naar de ICS-2000.

  Deze controller kan echter veel meer. Je kunt hierin ook allerlei (automatische) scene maken. Bijvoorbeeld dat je lampen aangaan op een bepaalde tijd. Of zelfs dat ze aan moeten als de zon ondergaat.
  Tevens kun je lampen combineren tot een scene. Bijvoorbeeld TV kijken. Waarbij dan een aantal lampen aangezet worden en de gordijnen dichtgedaan worden.

• Hoe kan ik Startline en Premiumline met elkaar combineren?

  Het combineren van de Start Line en de Premium Line

  De nieuwe Premium Line brengt een aantal voordelen met zich mee. Zo bevat deze productlijn o.a. RGB lampen welke instelbaar zijn in kleur, en biedt dit systeem de mogelijkheid om ook in de app terug te zien of een lamp aan of uit staat.
  De Premim Line werkt op een ander protocol (Zigbee) dan de reguliere KlikAanKlikUit Start Line (433 Mhz). Hierdoor zijn producten uit de verschillende productlijnen niet direct met elkaar te koppelen.

  De ICS-2000 Control Station biedt hier de oplossing, aangezien dit product zowel met het nieuwe Zigbee protocol als met het reguliere KlikAanKlikUit assortiment compatibel is.
  Overigens werkt dit niet met de ZYCT-202 Afstandsbediening, deze afstandsbediening is dus alleen compatibel met de Premium Line producten.

  Schakelen via regels

  De oplossing om beide systemen aan elkaar te koppelen is relatief eenvoudig: koppel een reguliere Start Line zender aan de ICS-2000 en koppel een Premium Line product aan de ICS-2000. Stel vervolgens een regel in, waarmee je aangeeft welke lamp er ingeschakeld dient te worden bij welk signaal.

  Ter illustratie, onderstaand een stappenplan om een Premium Line RGB kleurenlamp te bedienen met een reguliere KlikAanKlikUit Start Line buitensensor.

  Stap 1: Koppel de APIR-2150 Sensor aan de ICS-2000.

  1. Druk in de app op een kamer om deze te openen

  2. Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen

  3. Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sensor achter"

  4. Druk op TOEVOEGEN (ADD)

  5. Kies de "KlikAanKlikUit" productlijn en ga naar de zender die je wilt toevoegen

  6. Volg de instructies in de app

  Stap 2: Koppel de ZLED-RGB9 LED Lamp aan de ICS-2000.

  1. Druk in de app op een kamer om deze te openen

  2. Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen

  3. Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sta lamp"

  4. Druk op TOEVOEGEN (ADD)

  5. Kies de "Trust Smart Home Zigbee lijn" klik op de Premium Line Lamp om deze toe te voegen

  6. Volg de instructies in de app

  Stap 3: Regel toevoegen

  1. Ga naar de MEER in de menubalk en druk op REGELS

  2. Druk op de + knop bovenaan het scherm om een nieuwe regel toe te voegen

  3. Druk op REGEL

  4. Voer een naam in voor de regel die wordt toegevoegd, bijvoorbeeld: "Beweging achter", en druk op OK

  5. Voeg een trigger toe door op de + knop te drukken naast triggers.

  6. Kies BEWEGING GEDETECTEERD en kies de sensor die in stap 1 is toegevoegd, in dit voorbeeld "Sensor achter".

  7. Voeg een actie toe door op de + knop te drukken naast acties.

  8. Selecteer een actie bij de lamp die in stap 2 is toegevoegd, in dit voorbeeld "Sta lamp".
     De actie in het voorbeeld is het selecteren van kleur groen, en het inschakelen van de lamp (zie afbeelding 1).
     (Vergeet niet om een dimwaarde of "aan" te selecteren, alleen het selecteren van kleur schakelt de lamp niet in.)

  9. De gekozen triggers en acties worden getoond (zie afbeelding 1). Druk nogmaals op BEVESTIGEN (CONFIRM) om de regel op te slaan.

  10. De regel is nu toegevoegd.

  Conclusie

  Je hebt nu een werkende regel ingesteld, welke ervoor zal zorgen dat de RGB lamp op de kleur groen wordt ingeschakeld zodra er beweging gedetecteerd wordt. Middels dezelfde stappen kun je een regel toevoegen voor het uitschakelen van de lamp op het moment dat er geen beweging meer gedetecteerd wordt.

  Uiteraard kun je op dezelfde manier tevens andere KlikAanKlikUit zenders, zoals een afstandsbediening of wandschakelaar, een lamp uit de Premium Line laten bedienen.

• Ik heb een schakelaar op een verkeerde plek zitten. Is dit op te lossen met KlikAanKlikUit?

  Wij krijgen regelmatig de vraag van klanten die na een verbouwing een probleem met de locatie van een schakelaar hebbe. Deze is achter een kast of andere onbereikbare plek gekomen.
  De vraag is dan, of dit op te lossen is met een draadloze ontvanger.
  Het antwoord is eenvoudig: Ja.
  Er zijn diverse mogelijkheden, maar de eenvoudigste is een draadloze ontvanger, zoals de ACM-2300-HC bij de lamp te plaatsen en op een andere plek een draadloze wandzender te plaatsen, zoals de AWST-8800.
  Wil je je eigen schakelmateriaal gebruiken, dan kun je ook een schakelaar gebruiken (spanningsloos) en daar een draadloze zender aan koppelen, de AWMT-003.



  Heb je geen fase (bruine draad) bij de lamp, dan kun je er ook voor kiezen de schakelaar die je niet meer gebruikt, permanent aan te laten staan. Je hebt dan nul (blauw) en zwart (schakel) bij de lamp, maar de zwarte zit dan permanent aangesloten op de fase.
  Hierdoor heb je fase en nul bij de lamp waarop je de ACM-2300-HC kunt aansluiten. De lamp komt dan op de lamp aansluiting van de ACM-2300-HC te zitten. De lokale schakelaar aansluiting op de ACM-2300-HC wordt dan niet gebruikt.

• Klikaanklikuit : Dimmen of schakelen (of beiden)

  Dim of schakel jouw verlichting voortaan draadloos met KlikAanKlikUit. Bedien je verlichting binnen no-time draadloos met één van de stopcontact ontvangers of ga voor de direct dimbare ALED lampen. Met de inbouwontvangers kun je het draadloos comfort zelfs volledig wegwerken in de muur of het plafond.

  Even dimmen
  Van een avond lezen op de bank tot een romantisch etentje, met de dimmers van KlikAanKlikUit pas je de intensiteit van de verlichting eenvoudig aan naar wens. Creëer snel een aangename sfeer in huis door de verlichting direct te dimmen met bijvoorbeeld de AYCT-202 afstandsbediening of i.c.m. de ICS-2000 app. Of activeer de speciale dimmode van bijvoorbeeld de AWST-8800 wandschakelaar. Schakelen kun je met een dimmer van Klikaanklikuit ook : gewoon de intensiteit op 0% zetten. De gebruikte lampen moeten natuurlijk wel dimbaar zijn.
  Heb je een (bv staande) lamp met een dimmer in de snoer, dan kun je deze op afstand schakelen (bv door gebruik te maken van een plugin schakelen). Dimmen op afstand is dan helaas niet mogelijk.

  Altijd & overal te schakelen!
  Verander eenvoudig de inrichting van jouw huis, zonder rekening te houden met bestaande wandschakelaars. De draadloze wandschakelaars van KlikAanKlikUit zijn namelijk eenvoudig op elke gewenste locatie te plaatsen. Zo kun je altijd & overal de verlichting draadloos gaan schakelen. Gebruik de meegeleverde dubbelzijdige tape of schroeven en bevestig de wandschakelaar op de muur, op hout of zelfs op tegels. Beleef ultieme flexibiliteit, zonder gedoe!

• 2 afzonderlijke lampen met één module schakelen

  Om 2 lampen op verschillende plaatsen gelijktijdig te bedienen (afzonderlijk laten schakelen), kan gebruik gemaakt worden van de de ACM-3-3500 en zender AWST-8802 of AGST-8802. In dit geval vervalt de bestaande schakelaar (op de ACM-3-3500 kan geen lokale schakelaar aangesloten worden).
  Wil de bestaande schakelaar blijven gebruiken, kies dan voor de ACM-3000H2. Deze kan ook met een lokale schakelaar bediend worden (naast de draadloze schakelaar).
