ACM-100
zoom_out_map
chevron_left chevron_right
Aanbieding!-€ 14,00

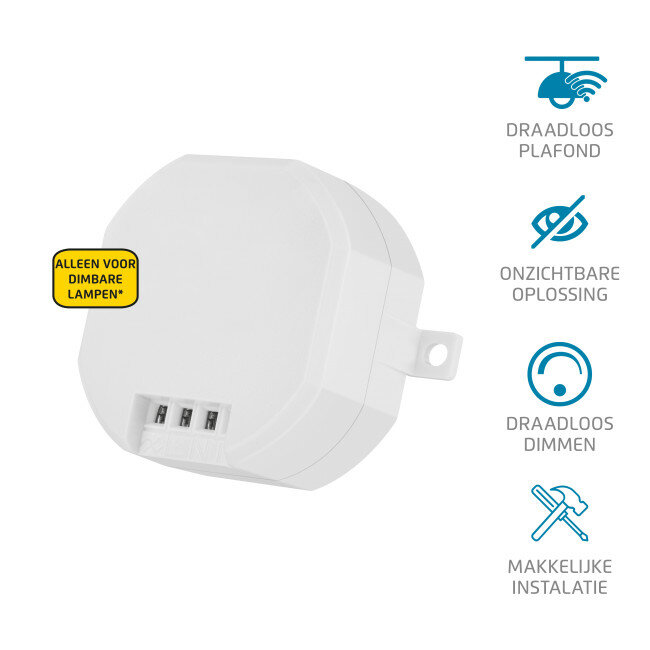

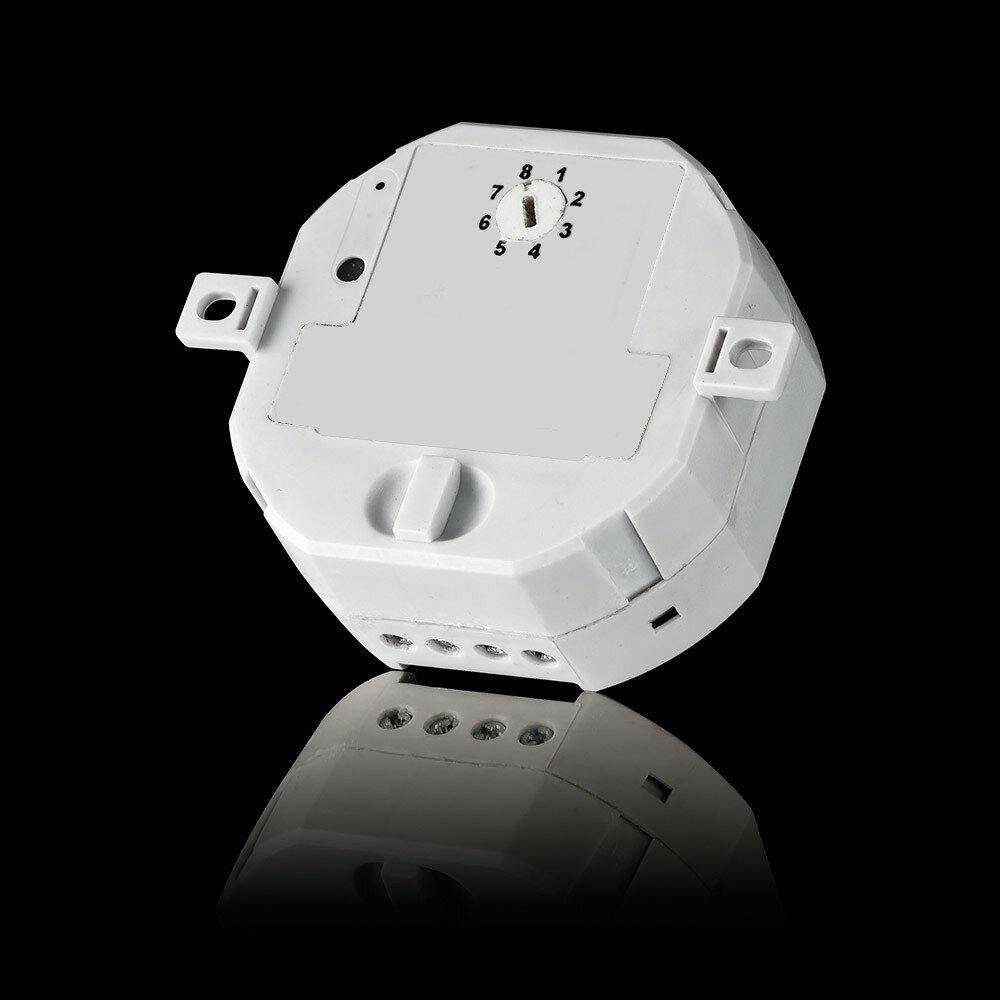

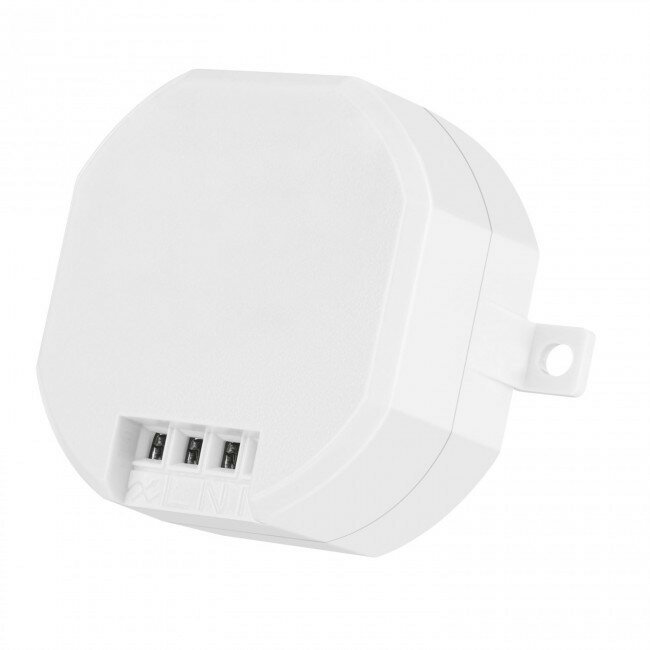

Inbouw dimmer ontvanger, ACM-100

Met deze inbouwdimmer kunt u allerlei soorten verlichting draadloos dimmen voor de juiste sfeer.

€ 17,95 Incl 21% BTW

€ 14,83 Exclusief belasting

€ 31,95 - € 14,00

check Op voorraad
Omschrijving

KlikAanKlikUit, Inbouw dimmer ontvanger, ACM-100


Met deze inbouwdimmer kunt u allerlei soorten verlichting draadloos dimmen voor de juiste sfeer. Bijvoorbeeld dimbare LED lampen of dimbare spaarlampen. Hiervoor is elke KlikAanKlikUit zender met het automatisch codesysteem geschikt.
Ook te bedienen met de Internet Control Station (ICS-1000 en ICS-2000) en Home Control Station (TPC-300).

De ACM-100 inbouw dimmer multi is bedoeld om dimbare verlichting draadloos te dimmen (dimbare LED en spaarverlichting: 3-24 Watt; overige dimbare verlichting: 20-200 Watt) met een tot maximaal 6 KlikAanKlikUit zenders. U installeert deze ontvanger in wand/plafonddoos, sluit de dimbare verlichting aan op de ontvanger en meldt naar wens één of meerdere KlikAanKlikUit zender(s) aan. Gebruik hiervoor een KlikAanKlikUit zender naar keuze met het automatisch codesysteem, bijvoorbeeld een afstandsbediening of draadloze wandschakelaar


U bent in staat om met deze ontvanger gloeilampen en halogeen verlichting van 20 tot 200 Watt draadloos te dimmen. Voor 12 Volt halogeen verlichting in combinatie met een draadgewonden (spoel)transformator is het minimale wattage 40 Watt. Dimbare spaarlampen kunt u met deze dimmer dimmen van 3 tot 24 Watt.Dimbare LED lampen zelfs tot 50 Watt. Om deze diverse typen verlichting succesvol te kunnen dimmen is het belangrijk om het dimbereik in te stellen voor de specifieke lamp. Zo bent u ervan verzekerd dat u de door u gekozen verlichting mooi draadloos kunt dimmen. Dimmen werkt door verlichting aan te schakelen met de KlikAanKlikUit zender en vervolgens nogmaals hetzelfde signaal te versturen. Zodoende wordt de verlichting gedimd en bepaald u het gewenste dimniveau door voor een 3e maal een AAN-signaal te sturen met de aangemelde KlikAanKlikUit zender.Dankzij de ICS-2000 Internet Control Station kunt u deze stekkerdoos dimmer zelfs procentueel dimmen. Via de Android/iOS app op uw smartphone of tablet kunt u de verlichting namelijk via een slider in de app eenvoudig tot 25, 50 of een ander gewenst percentage dimmen.
Naast de inbouw dimmer zijn er ook inbouwschakelaars beschikbaar om verlichting of apparatuur draadloos aan/uit te schakelen met een KlikAanKlikUit zender.

Handleiding

Extra informatie

Model ACM-100
Aantal geheugenadressen 6
Codesysteem Automatisch codesysteem
Afmetingen (HxBxD) 53 x 53 x 28 mm
Voeding 230 Volt (50 Hz)
Wattage
Gloeilampen en 230V halogeen (20-200 Watt)
12V halogeen met dimbare elektronische transformator (20-200 Watt)
12V halogeen met dimbare draadgewonden transformator (40-200 Watt)
Dimbare spaarlampen (3-24 Watt)
Dimbare LED lampen (3-50 Watt)
Inhoud verpakking

- ACM-100
- Nederlandse handleiding

Het KlikAanKlikUit systeem is een betaalbaar en eenvoudig zelf te installeren domotica systeem, waarbij u de mogelijkheid heeft om het systeem geheel naar wens in te vullen. In het onderstaande filmpje krijgt u een indruk van het KlikAanKlikUit systeem.

KlikAanKlikUit: een betaalbaar domotica systeem

Domotica is een term die staat voor de integratie van technologie en diensten, ten behoeve van een betere kwaliteit van wonen en leven. Kortom, huis automatisering. Vaak wordt bij dergelijke systemen gedacht aan een systeem dat erg prijzig en niet zelf te installeren is. Bovendien is de algehele gedachte dat domotica alleen mogelijk is bij nieuwbouw en dat het bij bestaande bouw lastig te integreren is.
Het KlikAanKlikUit systeem is anders! Het KlikAanKlikUit systeem laat namelijk zien dat domotica niet duur hoeft te zijn. Zo zijn er startpakketen beschikbaar voor nog geen 30 euro, waarmee u reeds twee/drie lampen of apparaten met een afstandsbediening aan/uit kunt schakelen.
Doe-het-zelf domotica: bouw uw eigen systeem

Als u een KlikAanKlikUit product, zoals een startpakket, heeft aangeschaft kunt u deze eenvoudig gebruiken om uw systeem stap voor stap uit te breiden met extra zenders en ontvangers. Zo kunt u ook de plafondsspots gaan dimmen, de zonwering of rolluiken gaan openen/sluiten, een vijverpomp en de tuinverlichting aan/uit schakelen, enz. De mogelijkheden zijn eindeloos!
Installatie van een KlikAanKlikUit product kunt u ook eenvoudig zelf via de meegeleverde handleiding. U zet de KlikAanKlikUit ontvanger onder stroom en koppelt deze met een gewenste KlikAanKlikUit zender, zoals een afstandsbediening. Vervolgens kunt u het eenvoudig draadloos bedienen.
KlikAanKlikUit bedienen met uw iPhone, iPad of Android smartphone/tablet

Naast een gebruiksvriendelijke afstandsbediening, zijn er diverse overige bedieningsmogelijkheden beschikbaar. Zo kunt u zelfs als u niet thuis bent uw verlichting, apparatuur, rolluiken, etc. bedienen via uw smartphone en/of tablet. Hiervoor koppelt u het Internet Control Station aan uw router. Vervolgens download u de KlikAanKlikUit app op uw smartphone en/of tablet. Tenslotte meldt u uw KlikAanKlikUit ontvangers aan bij het Internet Control Station en kunt u uw KlikAanKlikUit systeem ook met uw iPhone, iPad en/of Android smartphone/tablet bedienen.

Datasheet
Klik Aan Klik Uit (Trust)
ACM-100
8713439700824
Datasheet
Systeem
433 MHz (o.a. Klikaanklikuit)
Module type
Ontvanger
Type module
Dimmer
Gebruik
Inbouw
Veel gestelde vragen
    Kan ik verschillende Klikaanklikuit producten door elkaar gebruiken?

    Jazeker. Alle zenders die met een A beginnen kunnen direct aan een ontvanger met een A gekoppeld worden (bijvoorbeeld de AYCT-102 aan de ACM-250-LD). De producten beginnend met een Z (Zigbee serie) kunnen niet aan een ontvanger met een A gekoppeld worden.
    Een uitzondering zijn de producten beginnend met AL (van de Security lijn). Deze kunnen alleen aan de alarm controller (ALSIR-2000) gekoppeld worden. Deze controller kan dan weer aan de ICS-2000 gekoppeld worden om het alarm systeem aan- en uit te zetten en alarm melding door te krijgen op je smartphone app.
    De series die beginnen met een A en met Z kunnen wel aan de ICS-2000 gekoppeld worden, zodat ze via de ICS-2000 wel samen kunnen werken (bijvoorbeeld een AWST-8800 wandzender gebruiken om een ZLED-2709 lamp aan te sturen).

    Alle zenders vind je hier.
    Alle ontvangers vind je hier.
    De Zigbee producten staan hier.

    Welke module moet ik kiezen voor het dimmen van LED

    Als het een lamp is die via een wandschakelaar is aangesloten, dan kun je kiezen voor een inbouw DIM module zoals de ACM-250-LD.
    Deze kun je tussen de wandschakelaar en de LED lamp plaatsen.
    Via de lokale schakelaar en via een Klikaanklikuit afstandsbediening (model beginnend met een A), zoals de AYCT-202, kun je deze dan dimmen.
    Als het een lamp is die in het stopcontact zit, dan kun je een ACC-250-LD nemen en dezelfde afstandsbediening.

    Van de stopcontact module is er ook een promotieset

    Ik heb een schakelaar op de verkeerde plek zitten.

    Als je bij een verbouwing een schakelaar op de verkeerde plek hebt zitten, en geen nieuwe leidingen wilt maken, dan is het met KlikAanKlikUit prima op te lossen.
    Bij de lamp wordt een schakel module ingebouwd, zoals de ACM-1000. Daarnaast wordt op de nieuwe plek een draadloze wandschakelaar geplaatst, zoals de AWST-8800. Deze is vlak van de achterzijde, dus er is geen inbouwdoos nodig.

    Kan ik met de afstandsbediening uit de APC3-2300R set ook meer dan 3 apparaten schakelen?

    De afstandsbediening van de APC3 set kan 3 verschillende kanalen apart aan.
    Aan elk kanaal kun je één of meerdere ontvangers koppelen.
    Met 1 knop zou je bijvoorbeeld 2 of zelfs meer ontvangers tegelijk kunnen aansturen.
    Je kunt ze alleen dan niet meer los van elkaar aan/uit doen.

    Als je dat wilt, kun je beter deze afstandsbediening nemen:
    AYCT-102

    Daar kun je 12 verschillende ontvangers apart mee schakelen en dimmen.

    Er is geen 2300 Watt set (APC-set) met deze afstandsbediening. Dan kom je op een 3500 Watt set:
    ACC2-3500R

    Het is dan gunstiger om
    1 x APC3-2300R
    1 x ACC-2300
    1 x AYCT-102

    Kan ik de modules via internet (met smartphone) bedienen?

    Ja, dat is mogelijk met behulp van een ICS-2000 internet controller.
    Deze zorgt voor de koppeling tussen je modules en internet.
    De app op je smartphone communiceert dan met de ICS-2000 en deze stuurt opdrachten naar de ICS-2000.

    Deze controller kan echter veel meer. Je kunt hierin ook allerlei (automatische) scene maken. Bijvoorbeeld dat je lampen aangaan op een bepaalde tijd. Of zelfs dat ze aan moeten als de zon ondergaat.
    Tevens kun je lampen combineren tot een scene. Bijvoorbeeld TV kijken. Waarbij dan een aantal lampen aangezet worden en de gordijnen dichtgedaan worden.

    Hoe kan ik Startline en Premiumline met elkaar combineren?

    Het combineren van de Start Line en de Premium Line

    De nieuwe Premium Line brengt een aantal voordelen met zich mee. Zo bevat deze productlijn o.a. RGB lampen welke instelbaar zijn in kleur, en biedt dit systeem de mogelijkheid om ook in de app terug te zien of een lamp aan of uit staat.
    De Premim Line werkt op een ander protocol (Zigbee) dan de reguliere KlikAanKlikUit Start Line (433 Mhz). Hierdoor zijn producten uit de verschillende productlijnen niet direct met elkaar te koppelen.

    De ICS-2000 Control Station biedt hier de oplossing, aangezien dit product zowel met het nieuwe Zigbee protocol als met het reguliere KlikAanKlikUit assortiment compatibel is.
    Overigens werkt dit niet met de ZYCT-202 Afstandsbediening, deze afstandsbediening is dus alleen compatibel met de Premium Line producten.

    Schakelen via regels

    De oplossing om beide systemen aan elkaar te koppelen is relatief eenvoudig: koppel een reguliere Start Line zender aan de ICS-2000 en koppel een Premium Line product aan de ICS-2000. Stel vervolgens een regel in, waarmee je aangeeft welke lamp er ingeschakeld dient te worden bij welk signaal.

    Ter illustratie, onderstaand een stappenplan om een Premium Line RGB kleurenlamp te bedienen met een reguliere KlikAanKlikUit Start Line buitensensor.

    Stap 1: Koppel de APIR-2150 Sensor aan de ICS-2000.

      1. Druk in de app op een kamer om deze te openen

      2. Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen

      3. Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sensor achter"

      4. Druk op TOEVOEGEN (ADD)

      5. Kies de "KlikAanKlikUit" productlijn en ga naar de zender die je wilt toevoegen

      6. Volg de instructies in de app

    Stap 2: Koppel de ZLED-RGB9 LED Lamp aan de ICS-2000.

      1. Druk in de app op een kamer om deze te openen

      2. Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen

      3. Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sta lamp"

      4. Druk op TOEVOEGEN (ADD)

      5. Kies de "Trust Smart Home Zigbee lijn" klik op de Premium Line Lamp om deze toe te voegen

      6. Volg de instructies in de app

    Stap 3: Regel toevoegen

      1. Ga naar de MEER in de menubalk en druk op REGELS

      2. Druk op de + knop bovenaan het scherm om een nieuwe regel toe te voegen

      3. Druk op REGEL

      4. Voer een naam in voor de regel die wordt toegevoegd, bijvoorbeeld: "Beweging achter", en druk op OK

      5. Voeg een trigger toe door op de + knop te drukken naast triggers.

      6. Kies BEWEGING GEDETECTEERD en kies de sensor die in stap 1 is toegevoegd, in dit voorbeeld "Sensor achter".

      7. Voeg een actie toe door op de + knop te drukken naast acties.

      8. Selecteer een actie bij de lamp die in stap 2 is toegevoegd, in dit voorbeeld "Sta lamp".
        De actie in het voorbeeld is het selecteren van kleur groen, en het inschakelen van de lamp (zie afbeelding 1).
        (Vergeet niet om een dimwaarde of "aan" te selecteren, alleen het selecteren van kleur schakelt de lamp niet in.)

      9. De gekozen triggers en acties worden getoond (zie afbeelding 1). Druk nogmaals op BEVESTIGEN (CONFIRM) om de regel op te slaan.

      10. De regel is nu toegevoegd.

    Conclusie

    Je hebt nu een werkende regel ingesteld, welke ervoor zal zorgen dat de RGB lamp op de kleur groen wordt ingeschakeld zodra er beweging gedetecteerd wordt. Middels dezelfde stappen kun je een regel toevoegen voor het uitschakelen van de lamp op het moment dat er geen beweging meer gedetecteerd wordt.

    Uiteraard kun je op dezelfde manier tevens andere KlikAanKlikUit zenders, zoals een afstandsbediening of wandschakelaar, een lamp uit de Premium Line laten bedienen.

    Hi Ik heb vraag over de ACC 3500 wcd En over de awst 9000. Kan ik met de awst de acc aan uit schakelen Wat heb ik nodig om dit resultaat te krijgen? En nog een vraag over de aswt 9000, kan ik met de optie dubbel schakeler. Bijvoorbeeld de acc 3500 e ...

    Je kunt inderdaad de ACC-3500 aan- en uitzetten met de AWST-9000.
    Je kunt de beide knoppen van de AWST-9000 koppelen aan verschillende apparaten (dus inderdaad knop 1 aan de ACC-3500 en knop 2 aan de ACM-2300-HZ).

    Hoe koppel ik een ontvanger aan de zon op/onderlangs tijden met de ICS-2000?

    Je moet eerst de module aan de ICS-2000 koppelen. Vervolgens kun je een regel aanmaken in de ICS-2000 die getriggerd wordt door zonsondergang en zonsopgang.

    U schrijft dat de led driver dimbaar PCD-16-1400B geschikt is voor de laagspannings domotica dim module van klikaanklikuit ACM-250-LD. Dit is toch een 230V dimmer die voor de led driver wordt aangesloten, of kan ik die ook na de led driver monteren? ...

    Dit kan inderdaad met een ACM-250-LD. Deze komt dan vóór de LED driver (dus tussen de 230V aansluiting en de LED driver).

    ik wil een bestaande wisselschakelaar vervanger door een klikaanklikuit schakelaar. is dat mogelijk? dus een betaande wissel schakelaar en een klikaanklikuit schakelaar. ontvanger komt in de centraaldoos. groet bert

    Er zijn diverse mogelijkheden:

    1. Ontvanger inbouwen achter je schakelaar die de lamp kan schakelen en waar de schakelaar ook op aangesloten wordt.
    Hiermee kun je de bestaande schakelaar blijven gebruiken en op afstand bedienen (met een afstandsbediening of internet controller).
    https://www.domoticahouse.nl/nl/inbouw-schakelaar-acm-2300-hc

    2. Een zender achter je bestaand schakelaar plaatsen en een ontvanger inbouwen bij de lamp (de lokale schakelaar zit dan niet meer op 230V spanning):
    https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelaar-awmt003
    https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelmodule-2000-watt-acm-2000

    Hebben jullie een smartstekker in het assortiment waarmee ik mijn led lichtsnoer die aangesloten is op een buitenstopcontact op afstand kan aanzetten en dimmen? ...

    Ja hoor, je kunt deze dimmer schakelaar buiten gebruiken :
    https://www.domoticahouse.nl/nl/klikaanklikuit-schakelaar-voor-buiten-agc-200

    En deze draadloze wandschakelaar buiten:
    https://www.domoticahouse.nl/nl/draadloze-buiten-wandschakelaar-enkel-agst8800

    Je kunt ook deze wandschakelaar voor binnen gebruiken:

    https://www.domoticahouse.nl/nl/klikaanklikuit-draadloze-wandschakelaar-enkel-awst8800-8713439700756

    Voor een klant in Spanje heb ik 3x de AMC inbouw dimmer nodig - welke (eenvoudige) bediening kies ik hier het best bij? (Ik heb het maandag nodig … )-:

    Je kunt met een hand afstandsbediening werken als deze:
    Klikaanklikuit Afstandsbediening 16-kanaals dimmen en schakelen (domoticahouse.nl)

    Of deze:
    Klikaanklikuit afstandsbediening met muurbevestiging AYCT-202 (domoticahouse.nl)

    Maar je kunt ook kiezen voor wandschakelaars.
