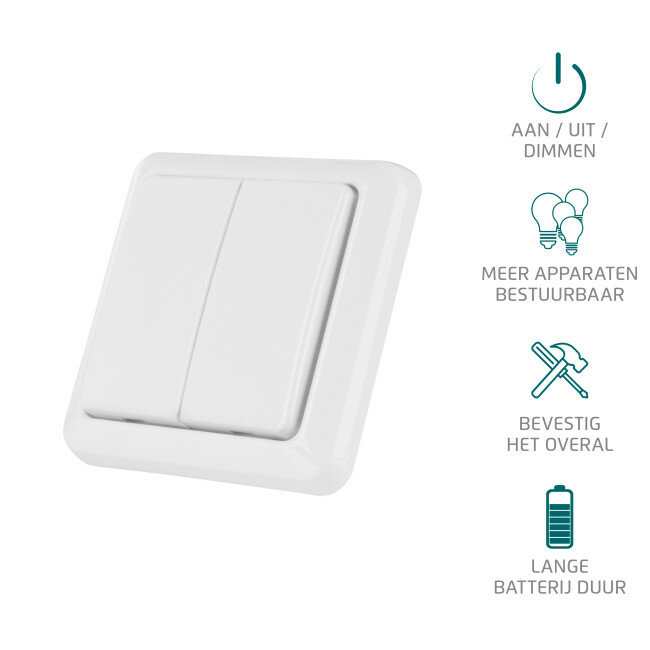

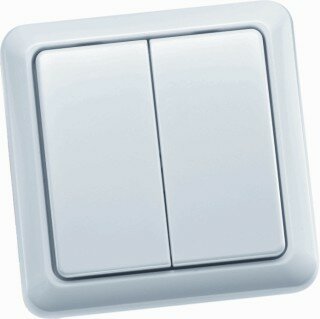

KlikAanKlikUit, Draadloze wandschakelaar dubbel, AWST8802
Deze uiterst platte dubbele wandschakelaar kunt u op iedere gewenste plaats bevestigen (plakken of schroeven) zonder gedoe met draden of hoge spanning. Met de wandschakelaar kunt u twee verschillende KlikAan-KlikUit ontvangers bedienen, bijvoorbeeld een fitting schakelaar en een stekkerdoos schakelaar.
Let op: deze zender is alleen te combineren met ontvangers die over een automatisch codesysteem beschikken, te herkennen aan een typenummer beginnend met de letter A.
1x draadloze dubbele wandschakelaar
-
Op iedere gewenste plaats te bevestigen
-
Slechts 16 mm dik
-
Geen gedoe met draden of hoge spanning
-
Automatisch codesysteem
-
Zendfrequentie 433,92 MHz
-
Zendbereik: 30 meter (open lucht 70 meter)
-
Inclusief CR2032 batterij
-
Dit product is alleen te combineren met producten die over een automatisch codesysteem beschikken, te herkennen aan een typenummer beginnend met de letter A.
Datasheet
- Systeem
- 433 MHz (o.a. Klikaanklikuit)
- Module type
- Zender
- Type module
- Afstandsbediening
- Gebruik
- Opbouw
-
Druk in de app op een kamer om deze te openen
-
Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen
-
Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sensor achter"
-
Druk op TOEVOEGEN (ADD)
-
Kies de "KlikAanKlikUit" productlijn en ga naar de zender die je wilt toevoegen
-
Volg de instructies in de app
-
Druk in de app op een kamer om deze te openen
-
Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen
-
Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sta lamp"
-
Druk op TOEVOEGEN (ADD)
-
Kies de "Trust Smart Home Zigbee lijn" klik op de Premium Line Lamp om deze toe te voegen
-
Volg de instructies in de app
-
Ga naar de MEER in de menubalk en druk op REGELS
-
Druk op de + knop bovenaan het scherm om een nieuwe regel toe te voegen
-
Druk op REGEL
-
Voer een naam in voor de regel die wordt toegevoegd, bijvoorbeeld: "Beweging achter", en druk op OK
-
Voeg een trigger toe door op de + knop te drukken naast triggers.
-
Kies BEWEGING GEDETECTEERD en kies de sensor die in stap 1 is toegevoegd, in dit voorbeeld "Sensor achter".
-
Voeg een actie toe door op de + knop te drukken naast acties.
-
Selecteer een actie bij de lamp die in stap 2 is toegevoegd, in dit voorbeeld "Sta lamp".
De actie in het voorbeeld is het selecteren van kleur groen, en het inschakelen van de lamp (zie afbeelding 1).
(Vergeet niet om een dimwaarde of "aan" te selecteren, alleen het selecteren van kleur schakelt de lamp niet in.) -
De gekozen triggers en acties worden getoond (zie afbeelding 1). Druk nogmaals op BEVESTIGEN (CONFIRM) om de regel op te slaan.
-
De regel is nu toegevoegd.
Jazeker. Alle zenders die met een A beginnen kunnen direct aan een ontvanger met een A gekoppeld worden (bijvoorbeeld de AYCT-102 aan de ACM-250-LD). De producten beginnend met een Z (Zigbee serie) kunnen niet aan een ontvanger met een A gekoppeld worden.
Een uitzondering zijn de producten beginnend met AL (van de Security lijn). Deze kunnen alleen aan de alarm controller (ALSIR-2000) gekoppeld worden. Deze controller kan dan weer aan de ICS-2000 gekoppeld worden om het alarm systeem aan- en uit te zetten en alarm melding door te krijgen op je smartphone app.
De series die beginnen met een A en met Z kunnen wel aan de ICS-2000 gekoppeld worden, zodat ze via de ICS-2000 wel samen kunnen werken (bijvoorbeeld een AWST-8800 wandzender gebruiken om een ZLED-2709 lamp aan te sturen).
Alle zenders vind je hier.
Alle ontvangers vind je hier.
De Zigbee producten staan hier.
Als het een lamp is die via een wandschakelaar is aangesloten, dan kun je kiezen voor een inbouw DIM module zoals de ACM-250-LD.
Deze kun je tussen de wandschakelaar en de LED lamp plaatsen.
Via de lokale schakelaar en via een Klikaanklikuit afstandsbediening (model beginnend met een A), zoals de AYCT-202, kun je deze dan dimmen.
Als het een lamp is die in het stopcontact zit, dan kun je een ACC-250-LD nemen en dezelfde afstandsbediening.
Van de stopcontact module is er ook een promotieset
Als je bij een verbouwing een schakelaar op de verkeerde plek hebt zitten, en geen nieuwe leidingen wilt maken, dan is het met KlikAanKlikUit prima op te lossen.
Bij de lamp wordt een schakel module ingebouwd, zoals de ACM-1000. Daarnaast wordt op de nieuwe plek een draadloze wandschakelaar geplaatst, zoals de AWST-8800. Deze is vlak van de achterzijde, dus er is geen inbouwdoos nodig.
De afstandsbediening van de APC3 set kan 3 verschillende kanalen apart aan.
Aan elk kanaal kun je één of meerdere ontvangers koppelen.
Met 1 knop zou je bijvoorbeeld 2 of zelfs meer ontvangers tegelijk kunnen aansturen.
Je kunt ze alleen dan niet meer los van elkaar aan/uit doen.
Als je dat wilt, kun je beter deze afstandsbediening nemen:
AYCT-102
Daar kun je 12 verschillende ontvangers apart mee schakelen en dimmen.
Er is geen 2300 Watt set (APC-set) met deze afstandsbediening. Dan kom je op een 3500 Watt set:
ACC2-3500R
Het is dan gunstiger om
1 x APC3-2300R
1 x ACC-2300
1 x AYCT-102
Ja, dat is mogelijk met behulp van een ICS-2000 internet controller.
Deze zorgt voor de koppeling tussen je modules en internet.
De app op je smartphone communiceert dan met de ICS-2000 en deze stuurt opdrachten naar de ICS-2000.
Deze controller kan echter veel meer. Je kunt hierin ook allerlei (automatische) scene maken. Bijvoorbeeld dat je lampen aangaan op een bepaalde tijd. Of zelfs dat ze aan moeten als de zon ondergaat.
Tevens kun je lampen combineren tot een scene. Bijvoorbeeld TV kijken. Waarbij dan een aantal lampen aangezet worden en de gordijnen dichtgedaan worden.
Het combineren van de Start Line en de Premium Line
De nieuwe Premium Line brengt een aantal voordelen met zich mee. Zo bevat deze productlijn o.a. RGB lampen welke instelbaar zijn in kleur, en biedt dit systeem de mogelijkheid om ook in de app terug te zien of een lamp aan of uit staat.
De Premim Line werkt op een ander protocol (Zigbee) dan de reguliere KlikAanKlikUit Start Line (433 Mhz). Hierdoor zijn producten uit de verschillende productlijnen niet direct met elkaar te koppelen.
De ICS-2000 Control Station biedt hier de oplossing, aangezien dit product zowel met het nieuwe Zigbee protocol als met het reguliere KlikAanKlikUit assortiment compatibel is.
Overigens werkt dit niet met de ZYCT-202 Afstandsbediening, deze afstandsbediening is dus alleen compatibel met de Premium Line producten.
Schakelen via regels
De oplossing om beide systemen aan elkaar te koppelen is relatief eenvoudig: koppel een reguliere Start Line zender aan de ICS-2000 en koppel een Premium Line product aan de ICS-2000. Stel vervolgens een regel in, waarmee je aangeeft welke lamp er ingeschakeld dient te worden bij welk signaal.
Ter illustratie, onderstaand een stappenplan om een Premium Line RGB kleurenlamp te bedienen met een reguliere KlikAanKlikUit Start Line buitensensor.
Stap 1: Koppel de APIR-2150 Sensor aan de ICS-2000.
Stap 2: Koppel de ZLED-RGB9 LED Lamp aan de ICS-2000.
Stap 3: Regel toevoegen
Conclusie
Je hebt nu een werkende regel ingesteld, welke ervoor zal zorgen dat de RGB lamp op de kleur groen wordt ingeschakeld zodra er beweging gedetecteerd wordt. Middels dezelfde stappen kun je een regel toevoegen voor het uitschakelen van de lamp op het moment dat er geen beweging meer gedetecteerd wordt.
Uiteraard kun je op dezelfde manier tevens andere KlikAanKlikUit zenders, zoals een afstandsbediening of wandschakelaar, een lamp uit de Premium Line laten bedienen.
Je kunt inderdaad de ACC-3500 aan- en uitzetten met de AWST-9000.
Je kunt de beide knoppen van de AWST-9000 koppelen aan verschillende apparaten (dus inderdaad knop 1 aan de ACC-3500 en knop 2 aan de ACM-2300-HZ).
Niet dat ik weet. Deze rookmelder is ontwikkeld voor koppeling aan de Klikaanklikuit controllers zoals de ICS-2000 en Zigbee Z1 bridge.
Als het video systeem een potentiaal vrije uitgang heeft, dan kun je daar de ACDB-7000B zender aan koppelen.
Helaas haalt Klikaanklikuit dit niet. Het is buiten maximaal 70 m, en dat is zonder obstakels (muren, oid).
Als er wifi op de plek is van de ontvanger (pomp), dan zou je kunnen kiezen voor een wifi smart switch of schakelaar.
Je moet eerst de module aan de ICS-2000 koppelen. Vervolgens kun je een regel aanmaken in de ICS-2000 die getriggerd wordt door zonsondergang en zonsopgang.
Er zijn diverse mogelijkheden:
1. Ontvanger inbouwen achter je schakelaar die de lamp kan schakelen en waar de schakelaar ook op aangesloten wordt.
Hiermee kun je de bestaande schakelaar blijven gebruiken en op afstand bedienen (met een afstandsbediening of internet controller).
https://www.domoticahouse.nl/nl/inbouw-schakelaar-acm-2300-hc
2. Een zender achter je bestaand schakelaar plaatsen en een ontvanger inbouwen bij de lamp (de lokale schakelaar zit dan niet meer op 230V spanning):
https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelaar-awmt003
https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelmodule-2000-watt-acm-2000
Nee hoor. De informatie over de koppeling is opgeslagen in de 2300's.
Ja hoor, je kunt deze dimmer schakelaar buiten gebruiken :
https://www.domoticahouse.nl/nl/klikaanklikuit-schakelaar-voor-buiten-agc-200
En deze draadloze wandschakelaar buiten:
https://www.domoticahouse.nl/nl/draadloze-buiten-wandschakelaar-enkel-agst8800
Je kunt ook deze wandschakelaar voor binnen gebruiken:
https://www.domoticahouse.nl/nl/klikaanklikuit-draadloze-wandschakelaar-enkel-awst8800-8713439700756
