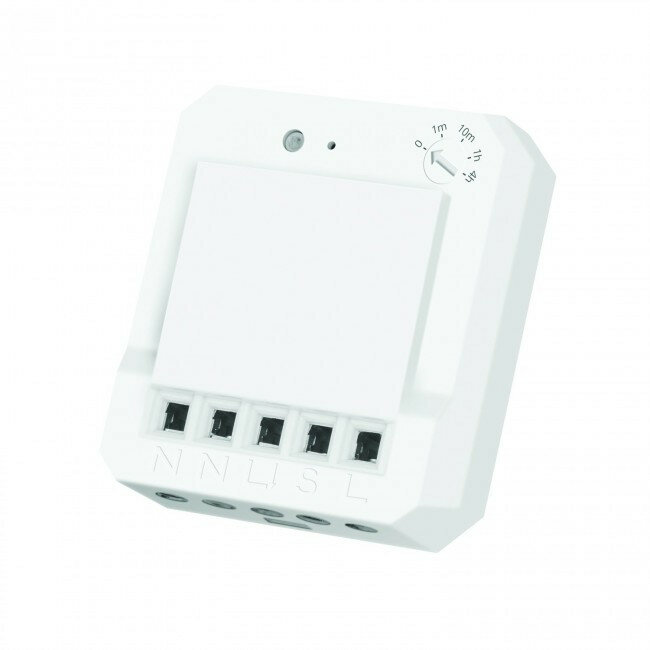

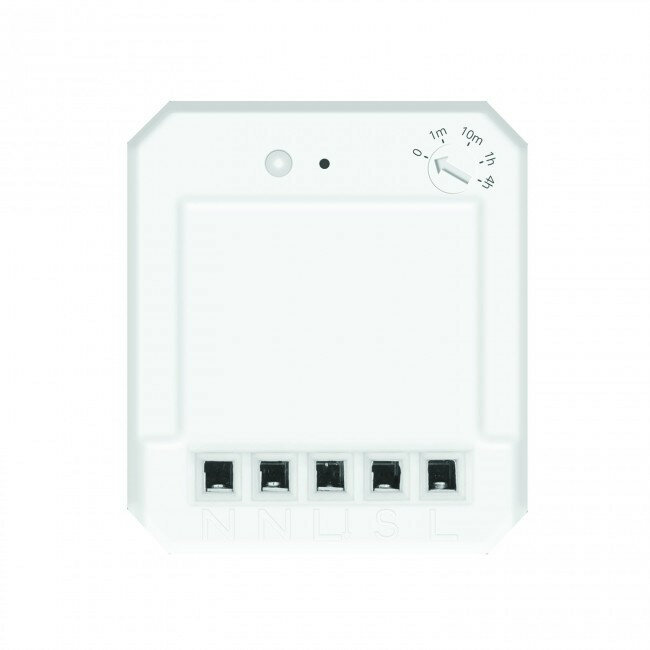

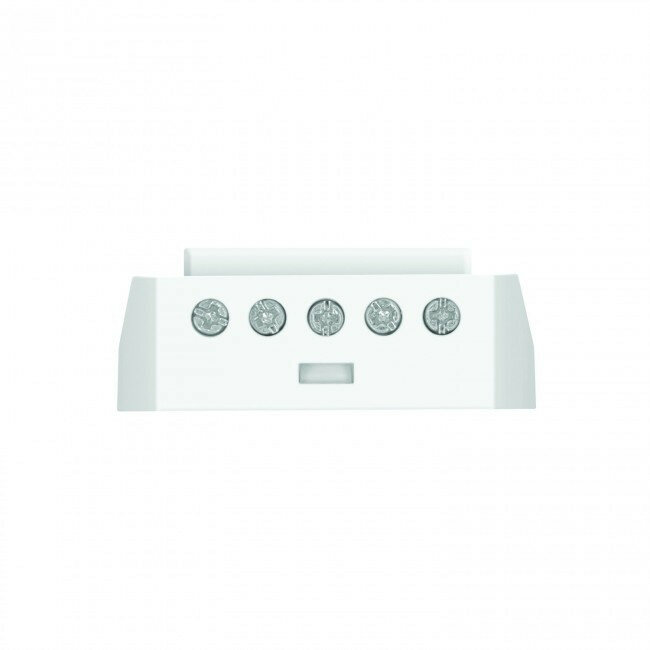

Klikaanklikuit Ingebouwde Schakelaar ACM-2300-HC
Wilt u het beste van twee werelden, uw verlichting zowel draadloos kunnen schakelen als gewoon via de bestaande wandschakelaar? Voeg dan nu draadloos schakelen gemakkelijk toe aan een bestaande wandschakeling met de ACM-2300H inbouw schakelaar.
Hotelschakeling (wisselschakeling)
Met de ACM-2300HC kunt u ook draadloos schakelen toevoegen aan een bestaande hotelschakeling (wisselschakeling). Zo kunt u één lamp blijven bedienen via de twee bestaande wandschakelaars (bv. boven en onder aan de trap), maar deze lamp kunt u nu ook bedienen via diverse KlikAanKlikUit zenders.
Eenvoudige installatie
Basis kennis van elektrische installaties is voldoende om de ACM-2300HC aan te kunnen sluiten. Schakel de netspanning uit en installeer de inbouw schakelaar gemakkelijk in een plafonddoos of aansluitdoos, door de stappen in de uitgebreide handleiding op te volgen.
Met 2300 Watt biedt de ACM-2300HC genoeg ruimte om alle toepassingen te bedienen.
Draadloos bedienen
Zodra de inbouw schakelaar geïnstalleerd is, kan de verlichting eenvoudig draadloos worden bediend met diverse KlikAanKlikUit zenders. Het draadloos schakelen van de verlichting kan onder andere met de AYCT-102 afstandsbediening, de ATMT-502 timer afstandsbediening, de ABST-604 schemersensor en/of de ASWT-6000 bewegingssensor.
Deze ingebouwde schakelaar heeft nu een optie om jouw lampen of apparaten automatisch in- en uit te schakelen. Je kunt bijvoorbeeld een ventilator automatisch laten uitschakelen na 1 of 10 minuten of na 1 of 4 uur. Ideaal voor een zorgeloze en energiezuinige bediening in jouw huis!
Daarnaast kan de verlichting ook bediend worden met de ICS-2000 internet control station. Schakel verlichting eenvoudig aan of uit vanaf de bank, vanaf het werk of vanaf het vakantieadres. Met behulp van de ICS-2000 app is de verlichting namelijk te bedienen met uw smartphone of tablet.
De inbouw schakelaar kan gekoppeld worden aan maximaal 32 zenders. Er zijn dus genoeg mogelijkheden om de verlichting helemaal naar wens te bedienen.
Kenmerken:
- Kan worden gebruikt voor het draadloos bedienen van lampen/apparaten die zijn verbonden met bestaande wandschakelaar(s)
- Ondersteunt ook 2 bestaande wandschakelaars, zoals boven/onder aan een trap
- Bestaande wandschakelaar(s) blijft/blijven functioneel
- Kan gemakkelijk in een plafonddoos of aansluitdoos worden geplaatst
- Werkt met alle lampen/apparaten tot 2300 watt
Extra informatie
Model | ACM-2300HC Inbouw schakelaar |
---|---|
Aantal geheugenadressen | 32 zenders |
Codesysteem | Automatich |
Afmetingen (HxBxD) | 15 x 40 x 45 mm |
Wattage | Tot 2300 Watt |
Inhoud verpakking | - Built-in switch - Manual |
Datasheet
- Systeem
- 433 MHz (o.a. Klikaanklikuit)
- Module type
- Ontvanger
- Type module
- Schakelaar
- Gebruik
- Inbouw
-
Druk in de app op een kamer om deze te openen
-
Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen
-
Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sensor achter"
-
Druk op TOEVOEGEN (ADD)
-
Kies de "KlikAanKlikUit" productlijn en ga naar de zender die je wilt toevoegen
-
Volg de instructies in de app
-
Druk in de app op een kamer om deze te openen
-
Druk op de + knop bovenaan het scherm om een nieuw apparaat toe te voegen
-
Voer een naam in voor het apparaat dat wordt toegevoegd, bijvoorbeeld: "Sta lamp"
-
Druk op TOEVOEGEN (ADD)
-
Kies de "Trust Smart Home Zigbee lijn" klik op de Premium Line Lamp om deze toe te voegen
-
Volg de instructies in de app
-
Ga naar de MEER in de menubalk en druk op REGELS
-
Druk op de + knop bovenaan het scherm om een nieuwe regel toe te voegen
-
Druk op REGEL
-
Voer een naam in voor de regel die wordt toegevoegd, bijvoorbeeld: "Beweging achter", en druk op OK
-
Voeg een trigger toe door op de + knop te drukken naast triggers.
-
Kies BEWEGING GEDETECTEERD en kies de sensor die in stap 1 is toegevoegd, in dit voorbeeld "Sensor achter".
-
Voeg een actie toe door op de + knop te drukken naast acties.
-
Selecteer een actie bij de lamp die in stap 2 is toegevoegd, in dit voorbeeld "Sta lamp".
De actie in het voorbeeld is het selecteren van kleur groen, en het inschakelen van de lamp (zie afbeelding 1).
(Vergeet niet om een dimwaarde of "aan" te selecteren, alleen het selecteren van kleur schakelt de lamp niet in.) -
De gekozen triggers en acties worden getoond (zie afbeelding 1). Druk nogmaals op BEVESTIGEN (CONFIRM) om de regel op te slaan.
-
De regel is nu toegevoegd.
Jazeker. Alle zenders die met een A beginnen kunnen direct aan een ontvanger met een A gekoppeld worden (bijvoorbeeld de AYCT-102 aan de ACM-250-LD). De producten beginnend met een Z (Zigbee serie) kunnen niet aan een ontvanger met een A gekoppeld worden.
Een uitzondering zijn de producten beginnend met AL (van de Security lijn). Deze kunnen alleen aan de alarm controller (ALSIR-2000) gekoppeld worden. Deze controller kan dan weer aan de ICS-2000 gekoppeld worden om het alarm systeem aan- en uit te zetten en alarm melding door te krijgen op je smartphone app.
De series die beginnen met een A en met Z kunnen wel aan de ICS-2000 gekoppeld worden, zodat ze via de ICS-2000 wel samen kunnen werken (bijvoorbeeld een AWST-8800 wandzender gebruiken om een ZLED-2709 lamp aan te sturen).
Alle zenders vind je hier.
Alle ontvangers vind je hier.
De Zigbee producten staan hier.
Als het een lamp is die via een wandschakelaar is aangesloten, dan kun je kiezen voor een inbouw DIM module zoals de ACM-250-LD.
Deze kun je tussen de wandschakelaar en de LED lamp plaatsen.
Via de lokale schakelaar en via een Klikaanklikuit afstandsbediening (model beginnend met een A), zoals de AYCT-202, kun je deze dan dimmen.
Als het een lamp is die in het stopcontact zit, dan kun je een ACC-250-LD nemen en dezelfde afstandsbediening.
Van de stopcontact module is er ook een promotieset
Als je bij een verbouwing een schakelaar op de verkeerde plek hebt zitten, en geen nieuwe leidingen wilt maken, dan is het met KlikAanKlikUit prima op te lossen.
Bij de lamp wordt een schakel module ingebouwd, zoals de ACM-1000. Daarnaast wordt op de nieuwe plek een draadloze wandschakelaar geplaatst, zoals de AWST-8800. Deze is vlak van de achterzijde, dus er is geen inbouwdoos nodig.
De afstandsbediening van de APC3 set kan 3 verschillende kanalen apart aan.
Aan elk kanaal kun je één of meerdere ontvangers koppelen.
Met 1 knop zou je bijvoorbeeld 2 of zelfs meer ontvangers tegelijk kunnen aansturen.
Je kunt ze alleen dan niet meer los van elkaar aan/uit doen.
Als je dat wilt, kun je beter deze afstandsbediening nemen:
AYCT-102
Daar kun je 12 verschillende ontvangers apart mee schakelen en dimmen.
Er is geen 2300 Watt set (APC-set) met deze afstandsbediening. Dan kom je op een 3500 Watt set:
ACC2-3500R
Het is dan gunstiger om
1 x APC3-2300R
1 x ACC-2300
1 x AYCT-102
Ja, dat is mogelijk met behulp van een ICS-2000 internet controller.
Deze zorgt voor de koppeling tussen je modules en internet.
De app op je smartphone communiceert dan met de ICS-2000 en deze stuurt opdrachten naar de ICS-2000.
Deze controller kan echter veel meer. Je kunt hierin ook allerlei (automatische) scene maken. Bijvoorbeeld dat je lampen aangaan op een bepaalde tijd. Of zelfs dat ze aan moeten als de zon ondergaat.
Tevens kun je lampen combineren tot een scene. Bijvoorbeeld TV kijken. Waarbij dan een aantal lampen aangezet worden en de gordijnen dichtgedaan worden.
Het combineren van de Start Line en de Premium Line
De nieuwe Premium Line brengt een aantal voordelen met zich mee. Zo bevat deze productlijn o.a. RGB lampen welke instelbaar zijn in kleur, en biedt dit systeem de mogelijkheid om ook in de app terug te zien of een lamp aan of uit staat.
De Premim Line werkt op een ander protocol (Zigbee) dan de reguliere KlikAanKlikUit Start Line (433 Mhz). Hierdoor zijn producten uit de verschillende productlijnen niet direct met elkaar te koppelen.
De ICS-2000 Control Station biedt hier de oplossing, aangezien dit product zowel met het nieuwe Zigbee protocol als met het reguliere KlikAanKlikUit assortiment compatibel is.
Overigens werkt dit niet met de ZYCT-202 Afstandsbediening, deze afstandsbediening is dus alleen compatibel met de Premium Line producten.
Schakelen via regels
De oplossing om beide systemen aan elkaar te koppelen is relatief eenvoudig: koppel een reguliere Start Line zender aan de ICS-2000 en koppel een Premium Line product aan de ICS-2000. Stel vervolgens een regel in, waarmee je aangeeft welke lamp er ingeschakeld dient te worden bij welk signaal.
Ter illustratie, onderstaand een stappenplan om een Premium Line RGB kleurenlamp te bedienen met een reguliere KlikAanKlikUit Start Line buitensensor.
Stap 1: Koppel de APIR-2150 Sensor aan de ICS-2000.
Stap 2: Koppel de ZLED-RGB9 LED Lamp aan de ICS-2000.
Stap 3: Regel toevoegen
Conclusie
Je hebt nu een werkende regel ingesteld, welke ervoor zal zorgen dat de RGB lamp op de kleur groen wordt ingeschakeld zodra er beweging gedetecteerd wordt. Middels dezelfde stappen kun je een regel toevoegen voor het uitschakelen van de lamp op het moment dat er geen beweging meer gedetecteerd wordt.
Uiteraard kun je op dezelfde manier tevens andere KlikAanKlikUit zenders, zoals een afstandsbediening of wandschakelaar, een lamp uit de Premium Line laten bedienen.
Je kunt inderdaad de ACC-3500 aan- en uitzetten met de AWST-9000.
Je kunt de beide knoppen van de AWST-9000 koppelen aan verschillende apparaten (dus inderdaad knop 1 aan de ACC-3500 en knop 2 aan de ACM-2300-HZ).
Je moet eerst de module aan de ICS-2000 koppelen. Vervolgens kun je een regel aanmaken in de ICS-2000 die getriggerd wordt door zonsondergang en zonsopgang.
Dit kan inderdaad met een ACM-250-LD. Deze komt dan vóór de LED driver (dus tussen de 230V aansluiting en de LED driver).
Er zijn diverse mogelijkheden:
1. Ontvanger inbouwen achter je schakelaar die de lamp kan schakelen en waar de schakelaar ook op aangesloten wordt.
Hiermee kun je de bestaande schakelaar blijven gebruiken en op afstand bedienen (met een afstandsbediening of internet controller).
https://www.domoticahouse.nl/nl/inbouw-schakelaar-acm-2300-hc
2. Een zender achter je bestaand schakelaar plaatsen en een ontvanger inbouwen bij de lamp (de lokale schakelaar zit dan niet meer op 230V spanning):
https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelaar-awmt003
https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelmodule-2000-watt-acm-2000
Dan kun je deze set gebruiken:
https://www.domoticahouse.nl/nl/klikaanklikuit-schakel-inbouwset-awst-8800-acm-2300-hc
Een 2e bestaande wandschakelaar gebruiken, werkt helaas niet.
De draadloze wandschakelaar plaats je dan in plaats van de bestaande schakelaar zonder functie.
Ja hoor, je kunt deze dimmer schakelaar buiten gebruiken :
https://www.domoticahouse.nl/nl/klikaanklikuit-schakelaar-voor-buiten-agc-200
En deze draadloze wandschakelaar buiten:
https://www.domoticahouse.nl/nl/draadloze-buiten-wandschakelaar-enkel-agst8800
Je kunt ook deze wandschakelaar voor binnen gebruiken:
https://www.domoticahouse.nl/nl/klikaanklikuit-draadloze-wandschakelaar-enkel-awst8800-8713439700756
Nee, dat kan geen traditionele dimmer zijn.
Als je de dimmer vervangt door een traditionele schakelaar (wissel/serie), dan kun je een ACM-250-LD gebruiken waarmee je een lamp met de lokale schakelaar kunt schakelen en dimmen en tevens op afstand.
KlikAanKlikUit, Inbouw dimmer / schakelaar, ACM-250LD (domoticahouse.nl)
Dat kan niet. De ACM-2300 werkt op 433 Mhz terwijl Zigbee (Hue) op 2.2 GHz werkt. De ACM-2300H is wel te koppelen aan de Klikaanklikuit Smart Bridge.
Als je een inbouw schakelmodule aan de Philips Hue bridge wilt koppelen, dan heb je deze nodig:
Inbouw schakelmodule te bedienen vanaf elke locatie met je smartphone (domoticahouse.nl)
Ja, dat is mogelijk. De schakelaar aansluiting is optioneel.
Eventueel kun je hier ook een ACM-2000 voor gebruiken:
https://www.domoticahouse.nl/nl/inbouw-schakelaar-acm-2300-hc
https://www.domoticahouse.nl/nl/klikaanklikuit-inbouw-schakelmodule-2000-watt-acm-2000
